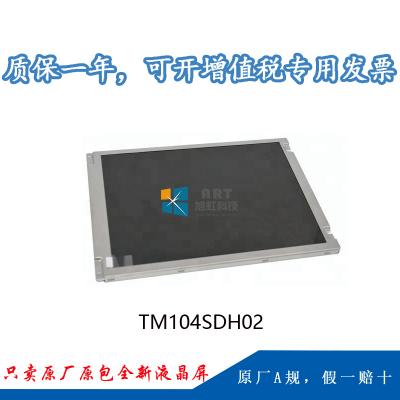

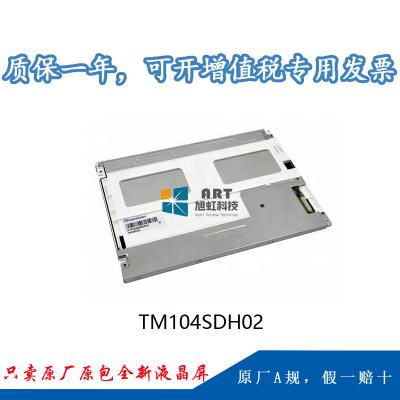

一、天马10.4寸液晶模组TM104SDH02应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM104SDH02 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
10.4” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
风景模式，表面雾面，白光LED背光，6/8位灰阶可选，背光寿命大于5万小时，180度翻转显示 |
|||
二、天马10.4寸液晶模组TM104SDH02结构详情
|
像素特征： |
解析度 |
800(RGB)×600 , SVGA |
点间距(mm) |
0.088×0.264 (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.264×0.264 (H×V) |
|
|
结构尺寸： |
显示区域（mm） |
211.2(H) × 158.4(V) |
开口区域(mm) |
214.8(H) × 162.5(V) |
|
外观尺寸（mm） |
243(H) × 179.4(V) |
外观厚度(mm) |
8.5 (Max.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Face mounting holes (4-Φ2.5, 2-R1.725) on left, right bezel |
|||
|
其它参数： |
重量 |
437g (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、天马10.4寸液晶模组TM104SDH02光学详情
|
基本信息： |
显示亮度 |
400 cd/m² (Typ.) |
对比度 |
400:1 (Typ.) (透射) |
|
可视角度 |
70/70/60/70 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
12 o'clock |
响应时间 |
10/15 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐标 |
X:0.305; Y:0.345 |
支持颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.43 (Typ./Max.)(9 points) |
四、天马10.4寸液晶模组TM104SDH02电子详情
|
翻转扫描 : |
翻转 (180°) |
|
刷新频率： |
60Hz |
|
驱动IC : |
COG 已邦定 NT39411 + NT39211 |
五、天马10.4寸液晶模组TM104SDH02信号详情
|
信号电气： |
电压供应 |
3.3V (Typ.) |
输入电流 |
380mA (Max.) |
||
|
信号类型： |
LVDS (1 ch, 8-bit) |
逻辑电压 |
- |
|||
|
接口特征： |
类型 |
端子 |
||||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚定义 |
||
|
1pcs |
20pins |
1.0mm |
LVDS-20P1C8B-080C |
|||
六、天马10.4寸液晶模组TM104SDH02光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
阵列 |
位置 |
侧入式光源 |
|
数量 |
5S8P |
是否可换 |
- |
灯管寿命 |
50K(Min.) (Hours) |
|
|
灯管电气： |
电压供应 |
15/16/18V (Min./Typ./Max.) |
电流供应 |
160/240mA (Typ./Max.) |
||
|
功耗 |
2.56/4.32W (Typ./Max.) |
|||||
|
接口特征： |
类型 |
端子 |
||||
|
背光驱动 : |
无 |
|||||
七、天马10.4寸液晶模组TM104SDH02包装特征
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
20 pcs / 箱 |
11.7±0.59 Kgs |
530×350×250 mm (L×W×H) |
