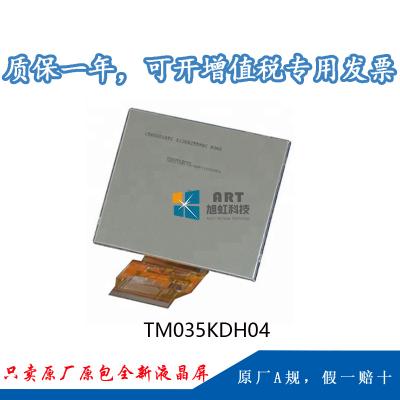

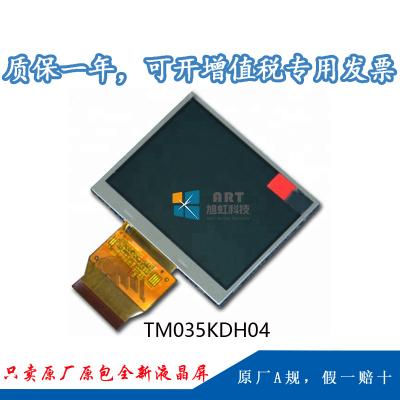

一、天马3.5寸液晶模组TM035KDH04 应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM035KDH04 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
数码相机，数码摄影机 |
|
|
对角尺寸 |
3.5” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
风景模式，白光LED背光 |
|||
二、天马3.5寸液晶模组TM035KDH04结构详情
|
像素特征： |
解析度 |
320(RGB)×240 , QVGA |
点间距(mm) |
0.073×0.219 (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.219×0.219 (H×V) |
|
|
结构尺寸： |
显示区域（mm） |
70.08(H) × 52.56(V) |
开口区域(mm) |
72.88(H) ×55.36(V) |
|
外观尺寸（mm） |
76.9(H) × 63.9(V) |
外观厚度(mm) |
2.8±0.2 |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
肖像模式 |
|
|
其它参数： |
重量 |
30.0g |
表面处理 |
Clear |
三、天马3.5寸液晶模组TM035KDH04光学详情
|
基本信息： |
显示亮度 |
420 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
|
可视角度 |
70/70/60/70 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
12 o'clock |
响应时间(ms) |
25 (Typ.)(Tr+Td) |
|
|
色彩性能： |
白色坐标 |
X:0.280; Y:0.310 |
支持颜色 |
16.7M (6-bit + Dithering) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天马3.5寸液晶模组TM035KDH04电子详情
|
翻转扫描 : |
No |
|
驱动IC : |
已邦定 NV3035C |
|
时序控制 (T-CON) : |
Embedded T-CON |
五、天马3.5寸液晶模组TM035KDH04信号详情
|
信号电气： |
电压供应 |
3.3V (Typ.) |
功率消耗 |
45/65mW (Typ./Max.) |
|
信号类型： |
Digital RGB (8/24-bit) + SPI, CCIR601/656 |
逻辑电压 |
0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC |
|
|
接口特征： |
类型 |
FPC |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
|
|
1pcs |
54pins |
0.5mm |
||
六、天马3.5寸液晶模组TM035KDH04光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
1串 |
位置 |
侧入式光源 |
|
数量 |
6S1P |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
|
|
灯管电气 |
电压供应 |
19.2±2.4V |
电流供应 |
20/25mA (Typ./Max.) |
||
|
功耗 |
384mW (Typ.) |
|||||
|
接口特征： |
类型 |
包含在屏信号接口中 |
||||
|
背光驱动 : |
无 |
|||||
七、天马3.5寸液晶模组TM035KDH04包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
252 pcs / box |
12.6 Kgs (Typ.) |
544×360×250 mm (L×W×H) |
