2、正常使用下，液晶屏自售出之日起予以保修1年，

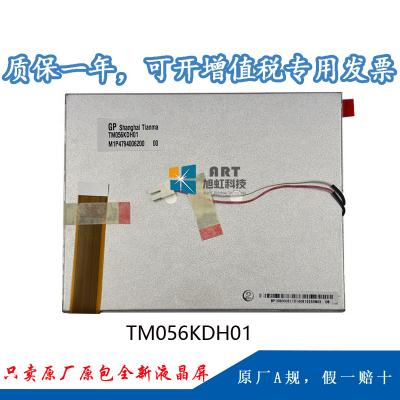

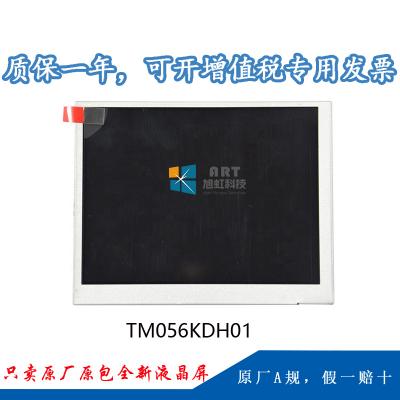

一、天马5.6寸液晶模组TM056KDH01 应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM056KDH01 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
可视门铃，数码相框，便携式DVD，工业 |
|
|
对角尺寸 |
5.6” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
表面雾面，风景模式，白光LED背光,上/下/左/右翻转显示 |
|||
二、天马5.6寸液晶模组TM056KDH01 结构详情
|
像素特征： |
解析度 |
320(RGB)×234 |
点间距 |
0.118×0.362 (H×V)mm |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.362×0.362 (H×V)mm |
|
|
结构尺寸： |
显示区域 |
113.28(H) × 84.708(V)mm |
开口区域 |
116.08(H) × 87.51(V)mm |
|
外观尺寸 |
126.5(H) × 100(V)mm |
外观厚度 |
5.7 (Typ.)mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
肖像模式 |
|
|
其它参数： |
重量 |
123g (Typ.) |
表面处理 |
雾面 |
三、天马5.6寸液晶模组TM056KDH01 光学详情
|
基本信息： |
显示亮度 |
200 cd/m² (Typ.) |
对比度 |
300:1 (Typ.) (透射) |
|
可视角度 |
65/65/45/65 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
12 o'clock |
响应时间(ms) |
25 (Typ.)(Tr+Td) |
|
|
色彩性能： |
白色坐标 |
X:0.310; Y:0.330 |
支持颜色 |
全色 |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.43 (Typ./Max.)(9 points) |
四、天马5.6寸液晶模组TM056KDH01 电子详情
|
翻转扫描 : |
翻转 (水平/垂直) |
|
时序控制 (T-CON) : |
Embedded T-CON |
五、天马5.6寸液晶模组TM056KDH01 信号详情
|
信号电气： |
电压供应 |
5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL) |
电流供应 |
0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL) |
|
信号类型： |
TFT Specific Analog RGB |
逻辑电压 |
- |
|
|
接口特征： |
类型 |
FPC |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚定义 |
|
1pcs |
26pins |
0.5mm |
||
六、天马5.6寸液晶模组TM056KDH01 光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
阵列 |
位置 |
侧入式光源 |
|
数量 |
2S7P |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
|
|
灯管电气： |
电压供应 |
6.4V (Typ.) |
电流供应 |
140mA (Typ.) |
||
|
功耗 |
896mW (Typ.) |
|||||
|
接口特征： |
类型 |
端子 |
||||
|
背光驱动 : |
无 |
|||||
七、天马5.6寸液晶模组TM056KDH01 包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
50 pcs / box |
10.09±0.5 Kgs |
530×350×250 mm (L×W×H) |
