2、正常使用下，液晶屏自售出之日起予以保修1年，

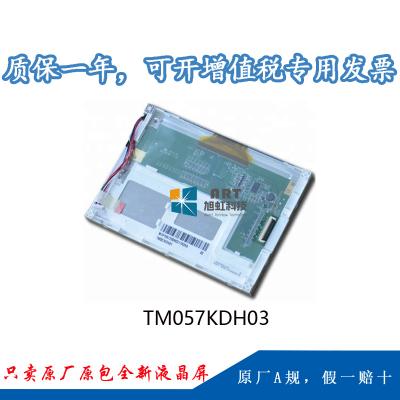

一、天马5.7寸液晶模组TM057KDH03 应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM057KDH03 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
5.7” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~ 85 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
表面雾面，风景模式，白光LED背光,上/下/左/右翻转显示，背光寿命大于5w小时 |
|||
二、天马5.7寸液晶模组TM057KDH03结构详情
|
像素特征： |
解析度 |
320(RGB)×240 , QVGA |
点间距 |
0.120×0.360 mm(W×H) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.360×0.360 mm (W×H) | |
|
结构尺寸： |
显示区域 |
115.2(W)×86.4(H) mm |
开口区域 |
118.2(W)×89.4(H) mm |
|
外观尺寸 |
144(W)×104.6(H) mm |
外观厚度 |
12.8 (Max.) mm | |
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
肖像模式 | |
|
安装方式： |
Rear mounting poles (4-Φ2.6) |
|||
|
其它参数： |
重量 |
160g (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、天马5.7寸液晶模组TM057KDH03光学详情
|
基本信息： |
显示亮度 |
400 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
|
可视角度 |
70/70/70/60 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
6 o'clock |
响应时间 |
20(Typ./Max.)(Tr+Td) ms |
|
|
色彩性能： |
白色坐标 |
X:0.324; Y:0.362 |
支持颜色 |
262K (6-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天马5.7寸液晶模组TM057KDH03 电子详情
|
翻转扫描 : |
翻转 (水平/垂直) |
|
刷新频率： |
60Hz |
五、天马5.7寸液晶模组TM057KDH03 信号详情
|
信号电气： |
电压供应 |
3.3V (Typ.) |
电流供应 |
145/225mA (Typ./Max.) |
|
信号类型： |
Parallel RGB (1 ch, 6-bit) |
逻辑电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|
|
接口特征： |
类型 |
端子 |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚定义 |
|
1pcs |
33pins |
0.5mm |
DRGB-33P1C6B-020B |
|
六、天马5.7寸液晶模组TM057KDH03 光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
阵列 |
位置 |
侧入式光源 |
|
数量 |
5S3P |
是否可换 |
- |
灯管寿命 |
50K(Typ.) (Hours) |
|
|
灯管电气： |
电压供应 |
8.91/10.89V (Min./Max.) |
电流供应 |
125mA (Typ.) |
||
|
功耗 |
1.24W (Typ.) |
|||||
|
接口特征： |
类型 |
端子 |
||||
|
背光驱动 : |
无 |
|||||
七、天马5.7寸液晶模组TM057KDH03包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
40 pcs / box |
9.396 Kgs |
530×350×250 mm (L×W×H) |
