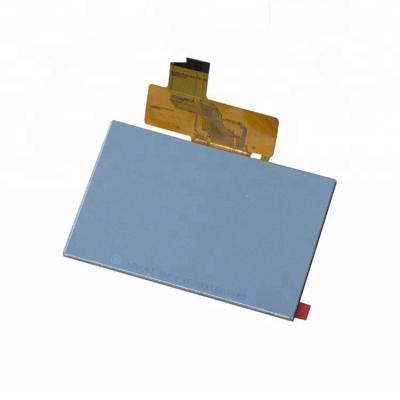

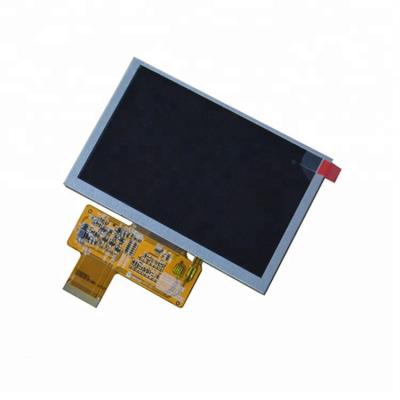

5.0寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 5.0寸 >
  • LSA40AT9001
  • LSA40AT9001
  • 型号:TM050RBH01
  • 品牌:天马 (TIANMA)
  • 尺寸:5.0英寸
  • 分辨率:800(RGB)×480
  • 亮度:300 cd/m² (Typ.)
  • 视角:70/70/50/70 (Typ.)
  • 接口:RGB
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:已停产
技术参数
一、天马液晶模组TM050RBH01应用详情
基本信息 : 品牌 TIANMA 型号名称 TM050RBH01
屏幕类型 a-Si TFT-LCD , 液晶模组
屏幕尺寸 5.0吋 适用于 工业,便携式导航仪,MID UMPC,MP3 PMP
最大额定值: 工作温度 -20 ~ 70 °C 存储温度 -30 ~ 80 °C
抗振能力 - RoHS RoHS
典型特征 : 带触摸屏,表面雾面,白光LED背光

二、天马液晶模组TM050RBH01光学详情


基本信息:
亮度(cd/m²) 300 (Typ.) 对比度 450 : 1 (Typ.) (透射)
最佳角度 12 o'clock 响应速度 20 (Typ.)(Tr+Td) (ms)
可视角度 70/70/50/70 (Typ.)(CR≥10) 光学模式 TN,常白显示,透射式
色彩性能: 色度 Wx:0.320; Wy:0.340 颜色数量 16.7M (8-bit)
色温 6066K 白场变动 1.25/1.33 (Typ./Max.)(9 points)
1931色域 : NTSC比值 51% sRGB覆盖率 71%
Adobe RGB覆盖率 54% DCI-P3覆盖率 53%
Rec.2020覆盖率 38% 色域说明 sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

三、天马液晶模组TM050RBH01 结构详情

像素特征: 分辨率 800(RGB)×480 , WVGA 像素配置 RGB垂直条状
点间距(mm) 0.045×0.135 (H×V) 像素间距(mm) 0.135×0.135 (H×V)
结构尺寸: 显示尺寸(mm) 108(H) × 64.8(V) 外观尺寸(mm) 120.7(H) × 75.8(V)
可视尺寸 - 外观厚度 4.4/6.30 (Typ./Max.)
外观特征 : 物理形状 平面矩形 风景肖像 肖像模式
宽高比(W:H) 15:9 外观形状 -
触摸面板: 同事触点 单点触摸 触摸面板 4线电阻触摸屏
触摸控制器 不含控制器 信号类型 -
其它详情 : 重量 76.3g 表面处理 雾面,Hard coating (3H)

四、天马液晶模组TM050RBH01电子详情

刷新频率 : 60Hz
翻转扫描 : No
时序控制(T-CON) : Embedded T-CON

五、天马液晶模组TM050RBH01信号详情

信号电气: 输入电流 - 输入电压 3.3V (Typ.)
功耗 330/396mW (Typ./Max.) 信号接口 Parallel RGB (1 ch, 8-bit)
接口特征: 位置   类型 FPC
信号接口: 品牌 型号 数量 脚间距 脚数 脚定义
    1pcs 0.3mm 45pins

六、天马液晶模组TM050RBH01发光详情

灯管特征: 灯管类型 WLED 背光可换性 - 位置 侧入式光源
数量 6S3P  灯管形状 阵列 寿命 20K(Typ.) (Hours)
灯管电气: 输入电流 60/75mA (Typ./Max.) 输入电压 19.2V (Typ.)
功耗 1.152W (Typ.)
接口特征: 位置 - 类型 包含在屏信号接口中
背光驱动 :

七、天马液晶模组TM050RBH01包装详情

包装箱: 数量 尺寸(L×W×H) 重量
150 pcs / 箱 544×365×250 mm 17.07±0.85 Kgs
