7.0寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001

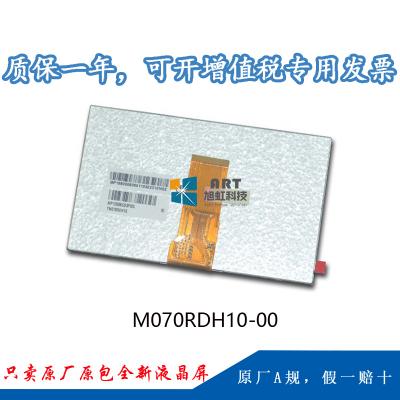

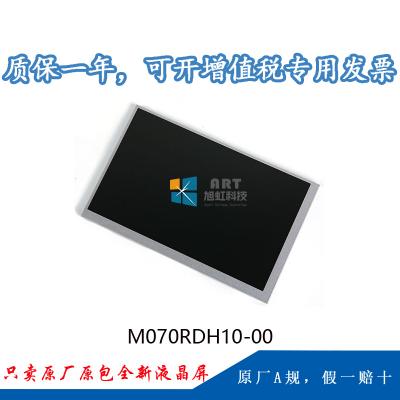

  • 型号:TM070RDH10-00
  • 品牌:天马 (TIANMA)
  • 尺寸:7.0英寸
  • 分辨率:800×480
  • 亮度:450 cd/m² (Typ.)
  • 视角:70/70/50/70 (Typ.)
  • 接口:RGB
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:已停产
技术参数
 1、我公司TM070RDH10-00为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马7.0寸液晶模组TM070RDH10-00应用详情

基本信息:

制造商

天马(tianma)

型号

TM070RDH10-00

类型

液晶模组     a-Si TFT-LCD

应用产品

数码相框,便携式DVD,工业

对角尺寸

7.0”



应用环境:

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

ROHS

ROHS



典型特征:

表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下/左/右翻转显示,宽屏



二、天马7.0寸液晶模组TM070RDH10-00结构详情

像素特征:

解析度

800(RGB)×480 , WVGA

点间距

0.0642×0.1790 mm(W×H)

像素排列

RGB垂直条状

像素间距

0.1926×0.1790 mm (H×V)

结构尺寸:

显示区域(mm)

154.08×85.92 mm (H×V)

开口区域

157.08×89.39 mm (H×V)

外观尺寸(mm)

164.9×100 mm (H×V)

外观厚度

5.70±0.30 mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

16:9 (H:V)

风景肖像

风景模式

其它参数:

重量

TBD

表面处理

雾面



三、天马7.0寸液晶模组TM070RDH10-00光学详情



基本信息:

显示亮度

450 cd/m² (Typ.)

对比度

500:1 (Typ.) (透射)

可视角度

70/70/50/70 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

12 o'clock

响应时间

25 (Typ.)(Tr+Td) ms

色彩性能:

白色坐标

X:0.315; Y:0.330

支持颜色

262K/16.7M (6-bit / 6-bit + Dithering)

色域

50% NTSC (CIE1931)

亮度均匀性

1.33 (Typ.)(9 points)



四、天马7.0寸液晶模组TM070RDH10-00电子详情

翻转扫描 :

翻转 (水平/垂直)

刷新频率:

60Hz

时序控制 (T-CON) :

Embedded T-CON



五、天马7.0寸液晶模组TM070RDH10-00信号详情

信号电气:

电压供应

3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)

电流供应

10/55/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL)

信号类型:

Parallel RGB (1 ch, 8-bit)

逻辑电压

0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

接口特征:

类型

FPC

接口详情:

数量

脚数

脚距

脚定义

1pcs

50pins

0.5mm





六、天马7.0寸液晶模组TM070RDH10-00光源详情



光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

3S8P

是否可换

-

灯管寿命

20K(Typ.) (Hours)

灯管电气

电压供应

9.6/10.8V (Typ./Max.)

电流供应

160/200mA (Typ./Max.)

功耗

1.54/2.16W (Typ./Max.)

接口特征:

类型

包含在屏信号接口中

背光驱动 :



七、天马7.0寸液晶模组TM070RDH10-00包装详情



包装箱:

数量

重量

包装箱尺寸

50 pcs / box

TBD

530×350×250 mm (L×W×H)
