2、正常使用下，液晶屏自售出之日起予以保修1年，

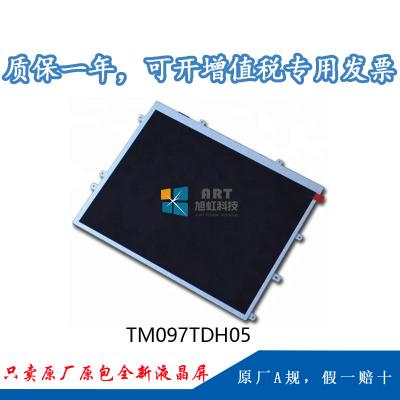

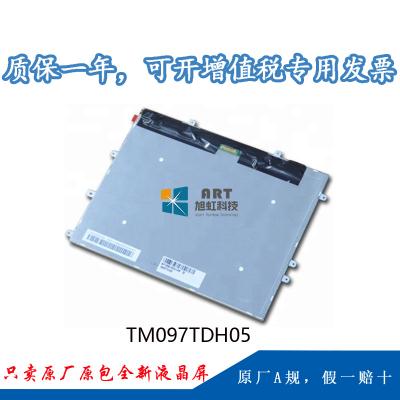

一、天马9.7寸液晶模组TM097TDH05应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM097TDH05 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
平板电脑 |
|
|
对角尺寸 |
9.7” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
风景模式，白光LED背光 |
|||
二、天马9.7寸液晶模组TM097TDH05结构详情
|
像素特征： |
解析度 |
1024(RGB)×768 , XGA |
点间距 |
0.064×0.192 (H×V)(mm) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.192×0.192 (H×V)(mm) |
|
|
结构尺寸： |
显示区域（mm） |
196.608(H) × 147.456(V) |
开口区域 |
200.91(H) × 152.26(V)(mm) |
|
外观尺寸（mm） |
210.3(H) × 164.4(V) |
外观厚度 |
2.85/5.0 (Max.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Face mounting holes (4 pcs) on left, right, up slugs |
|||
|
其它参数： |
重量 |
235g (Typ.) |
表面处理 |
Clear |
三、天马9.7寸液晶模组TM097TDH05光学详情
|
基本信息： |
显示亮度 |
270 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
|
可视角度 |
70/60/70/70 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
3 o'clock |
响应时间 |
20(Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
262K(6-bit ) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.33/1.43 (Typ./Max.)(9 points) |
四、天马9.7寸液晶模组TM097TDH05电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
功率总耗 |
3.2W (Typ.) |
五、天马9.7寸液晶模组TM097TDH05信号详情
|
信号电气： |
电压供应 |
3.3V (Typ.) |
电流供应 |
271mA (Typ.) |
|
功耗 |
894.3mW (Typ.) |
|||
|
信号类型： |
LVDS (1 ch, 6-bit) |
逻辑电压 |
- |
|
|
接口特征： |
类型 |
端子 |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚定义 |
|
1pcs |
30pins |
0.4mm |
LVDS-30P1C6B-070B |
|
六、天马9.7寸液晶模组TM097TDH05光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
6串 |
位置 |
侧入式光源 |
|
数量 |
6S6P |
是否可换 |
- |
灯管寿命 |
30K(Typ.) (Hours) |
|
|
灯管电气： |
电压供应 |
19.2V (Typ.) |
电流供应 |
20mA (Typ.) |
||
|
接口特征： |
类型 |
包含在屏信号接口中 |
||||
|
背光驱动 : |
无 |
|||||
七、天马9.7寸液晶模组TM097TDH05 包装特征
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
36 pcs / 箱 |
14.2 Kgs |
530×350×250 mm (L×W×H) |
